Mitkä ovat ohuet pallolaakerit?

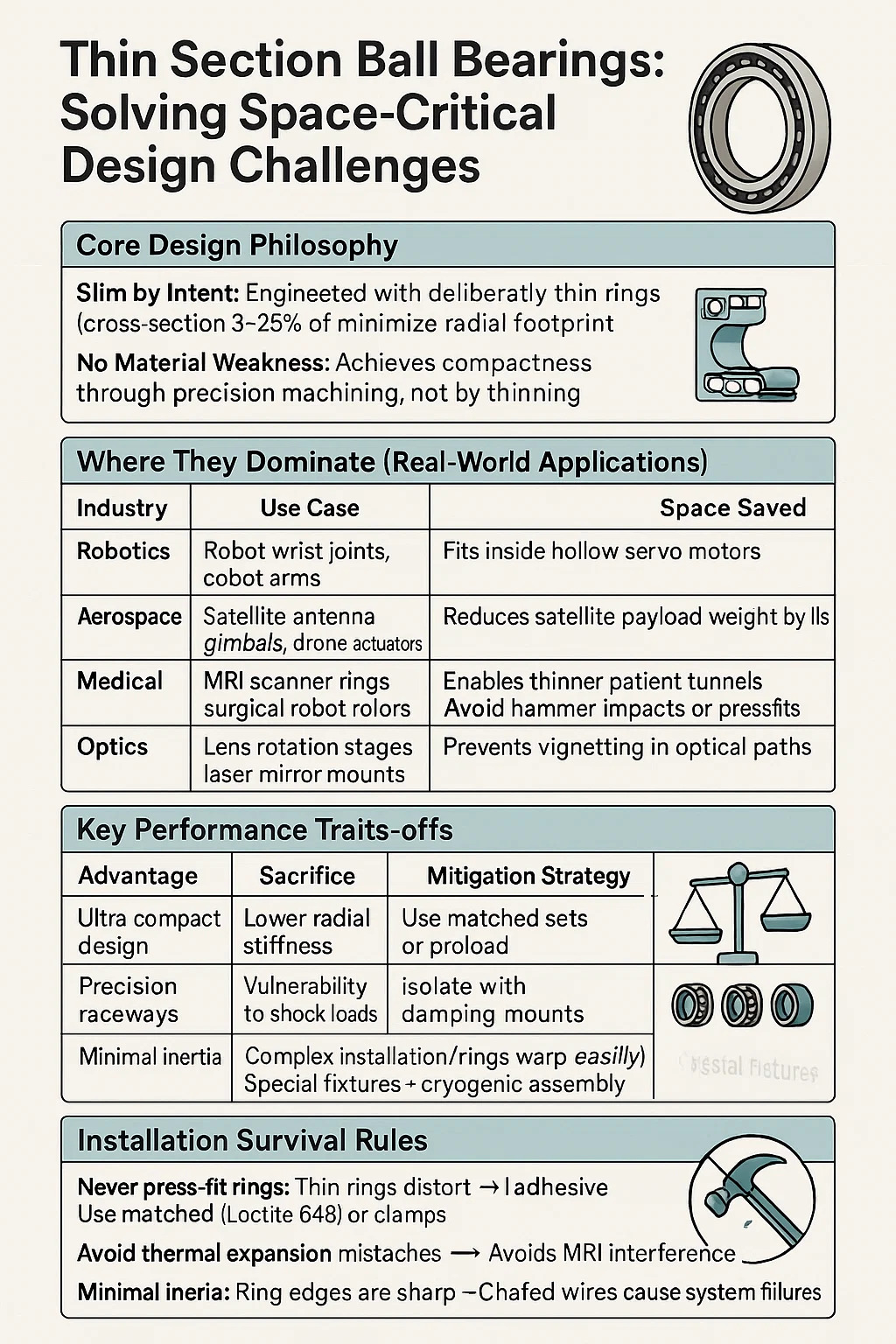

Ohuet osiokullalaakerit : Avaruuskriittisen suunnittelun haasteiden ratkaiseminen

1. Ydinsuunnittelufilosofia
"Ohut tarkoituksella": Tekninen tarkoituksellisesti ohuilla renkaisilla (poikkileikkaus 3–25% reikän koosta) säteittäisen jalanjäljen minimoimiseksi.
Ei olennaista heikkoutta: saavuttaa kompaktiuden tarkkuuskoneiden kautta, ei ohentamalla olemassa olevia laakereita.

2. missä ne hallitsevat (reaalimaailman sovellukset)

3. Tärkeimmät suorituskykyominaisuudet
Avaruustehokkuus: 100 mm: n poraukselle vakiolaakeri ≈ 140 mm OD; ohut osa ≈ 110 mm OD.
Painon alennus: 50–70% kevyempi kuin vastaavat vakiolaakerit.
Tarkkuuskeskittyminen: Tyypillisesti ABEC 5 -toleranssi-pakollinen väärinkäyttöherkoille sovelluksille.
Kuormitusrajoitus: Käsittelee vain kohtalaisia ​​säteittäisiä kuormituksia - vältä vasara -iskuja tai paina sopivia.

4. Kriittiset tekniikan kompromissit

5. Materiaalivaihtoehdot määräävät
Chrome Steel (GCR15): oletuskuvien/puhtaiden ympäristöjen oletus (esim. Lab -laitteet).
Ruostumaton teräs (440c): Lääketieteellinen/ulkoilma - välttää MRI -häiriöitä ja korroosiota.
Hybridi-keraaminen: Nopeat CT-skannerit-ei-magneettinen sähköeristys.

6. Asennuksen selviytymissäännöt
Älä koskaan paina liitettyjä renkaita: ohuet renkaat vääristävät → Käytä liimaa (Loctite 648) tai kiinnittimiä.
Vältä lämpölaajennuksen epäsuhta: alumiinikotelot Teräslaakerit = sitoutuminen.
Suojakaapelit/johdot: Rengasreunat ovat teräviä - CHAFED -johdot aiheuttavat järjestelmän viat.
